AHU » Горизонтальные AHU

Система приточно-вытяжной вентиляции (AHU) горизонтального типа.

Блок приточно-вытяжной вентиляции (AHU) является основным элементом системы жидкостной системы кондиционирования воздуха. В настоящее время, для обеспечения большего комфорта и удобства, запущены системы AHU 3-го поколения. Они имеют более элегантный внешний вид, большую производительность и меньшую утечку воздуха и температуры ("мостик холода"). В системах AHU горизонтального типа поток расход воздуха составляет от 5.000 м³/ч до 40.000 м³/ч. Стандартное внешнее статическое давление составляет: 160/240/320/420/520 Па. В зависимости от предъявляемых требований, можно выбирать разное внешнее статическое давление. Опционально системы могут иметь правосторонний или левосторонний клапан воздушной заслонки.

Блоки снабжены качественными фильтрами для очистки воздуха. Высокое качество очистки достигается путем прохождения всего рециркуляционного воздуха через фильтры. Сами фильтры устанавливаются в прочную алюминиевую рамку. При проведении сервисного обслуживания, фильтры можно снимать, сдвигая их вправо или влево.

Надежный нагнетающий вентилятор

производительностью, с изоляцией класса «F» и защитой IP54 для двигателей переменного тока. ВентиляторыДля нагнетания воздуха используются 3-х фазные вентиляторы с высокой имеют ременной привод, оптимальный диапазон вращения, высокую эффективность, а также просты в обслуживании. Для проведения сервисного обслуживания вентилятора или двигателя, система оборудована специальной сервисной дверью или панелью

Спецификации AHU горизонтального типа (рециркуляционный воздух)

Модель MKSII-W		Ном. расход воздуха	Мощность охлаждения	Мощность нагрева	Вода		Станд. внешн. статич. давлен.	Стандарт. мощность двигателя	Уровень шума	Вес	Внешн. статич. давл.	Размеры ДхШхВ
					Поток	Сопр.
		м³/ч	кВт	кВт	лит./с	кПа	Па	кВт	дБ	кг	Па	мм
050	4R	5000	30.5	36.8	1.46	10.5	150	0.75	59.5	205	80-300	1120x1060x780
	6R		37.1	43.9	1.77	14.6			61.2	221
060	4R	6000	34.8	43.6	1.66	9.4	180	1.1	60.3	220	100-350	1120x1230x780
	6R		42.8	52.2	2.05	12.6			61.4	249
080	4R	8000	49.2	60.1	2.35	18.2	180	1.5	63.1	260	100-350	1150x1370x880
	6R		60.2	72.2	2.88	20.5			63.5	283
100	4R	10000	58.5	70.2	2.80	24.4	250	2.2	63.5	318	150-350	1200x1650x890
	6R		71.5	84.6	3.42	28.2			65.2	346
150	4R	15000	89.2	111.0	4.27	25.4	260	3.0	66.1	405	150-500	1200x1940x1155
	6R		112.5	138.9	5.38	30.6			68.2	450
200	4R	20000	122.5	150.8	5.86	16.5	310	5.5	70.4	552	150-600	1350x2350x1155
	6R		145.2	160.7	6.95	21.5			71.6	590
250	4R	25000	141.5	183.0	6.77	35.1	410	7.5	70.2	610	200-600	1350x2350x1395
	6R		181.8	218.2	8.70	36.6			71.5	645
300	4R	30000	198.5	243.0	9.49	34.2	410	11	73.3	690	250-650	1450x2730x1475
	6R		222.0	266.4	10.62	37.1			73.5	730
350	4R	35000	216.2	268.2	10.34	29.3	500	2x5.5	73.8	781	250-650	1830x2710x1635
	6R		245.8	294.9	11.76	31.4			74.2	838
400	4R	40000	241.5	299.2	11.55	32.2	550	2x7.5	76.2	1010	300-650	1830x3050x1635
	6R		264.4	317.2	12.65	39.4			77.5	1095

Спецификации, AHU горизонтального типа (приточный воздух)

Модель MKSII-W		Ном. расход воздуха	Мощность охлаждения	Мощность нагрева	Вода		Станд. внешн. статич. давлен.	Стандарт. мощность двигателя	Уровень шума	Вес	Внешн. статич. давл.	Размеры ДхШхВ
					Поток	Сопр.
		м³/ч	кВт	кВт	лит./с	кПа	Па	кВт	дБ	кг	Па	мм
050	4R	5000	65.7	78.8	3.14	30.4	150	0.75	59.5	205	80-300	1120x1060x780
	6R		84.2	101.0	4.03	34.4			61.1	221
060	4R	6000	77.8	93.5	3.72	21.2	180	1.1	60.2	220	100-350	1120x1230x780
	6R		99.8	119.8	4.77	22.6			61.4	249
080	4R	8000	107.1	128.5	5.12	28.7	180	1.5	63.0	260	100-350	1150x1370x880
	6R		134.4	161.2	6.43	30.1			63.5	283
100	4R	10000	122.8	147.4	5.87	25.2	250	2.2	63.2	318	150-350	1200x1650x890
	6R		144.5	173.4	6.91	35.3			65.4	346
150	4R	15000	185.0	222.0	8.85	62.4	260	3.0	66.3	405	150-500	1200x1940x1155
	6R		233.3	279.9	11.16	65.3			68.1	450
200	4R	20000	269.0	322.8	12.87	40.5	310	5.5	70.5	552	150-600	1350x2350x1155
	6R		299.9	359.9	14.35	45.2			71.6	590
250	4R	25000	329.4	395.24	15.76	75.1	410	7.5	70.5	610	200-600	1350x2350x1395
	6R		403.6	484.3	19.31	82.3			71.5	645
300	4R	30000	433.4	520.0	20.73	70.4	410	11	73.2	690	250-650	1450x2730x1475
	6R		492.8	591.4	23.57	72.2			73.5	730
350	4R	35000	478.3	573.9	22.88	65.2	500	2x5.5	73.4	781	250-650	1830x2710x1635
	6R		540.8	640.9	25.87	70.6			74.3	838
400	4R	40000	533.7	640.5	25.53	60.4	550	2x7.5	76.4	1010	300-650	1830x3050x1635
	6R		581.7	698.0	27.82	71.2			77.5	1095

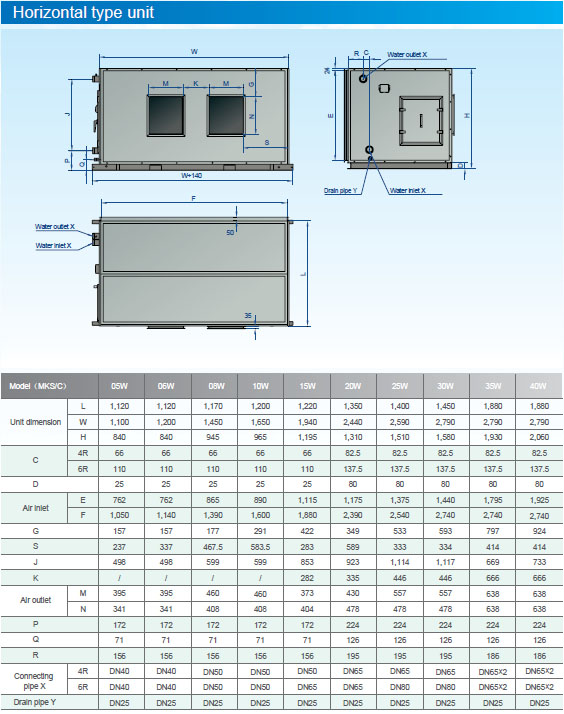

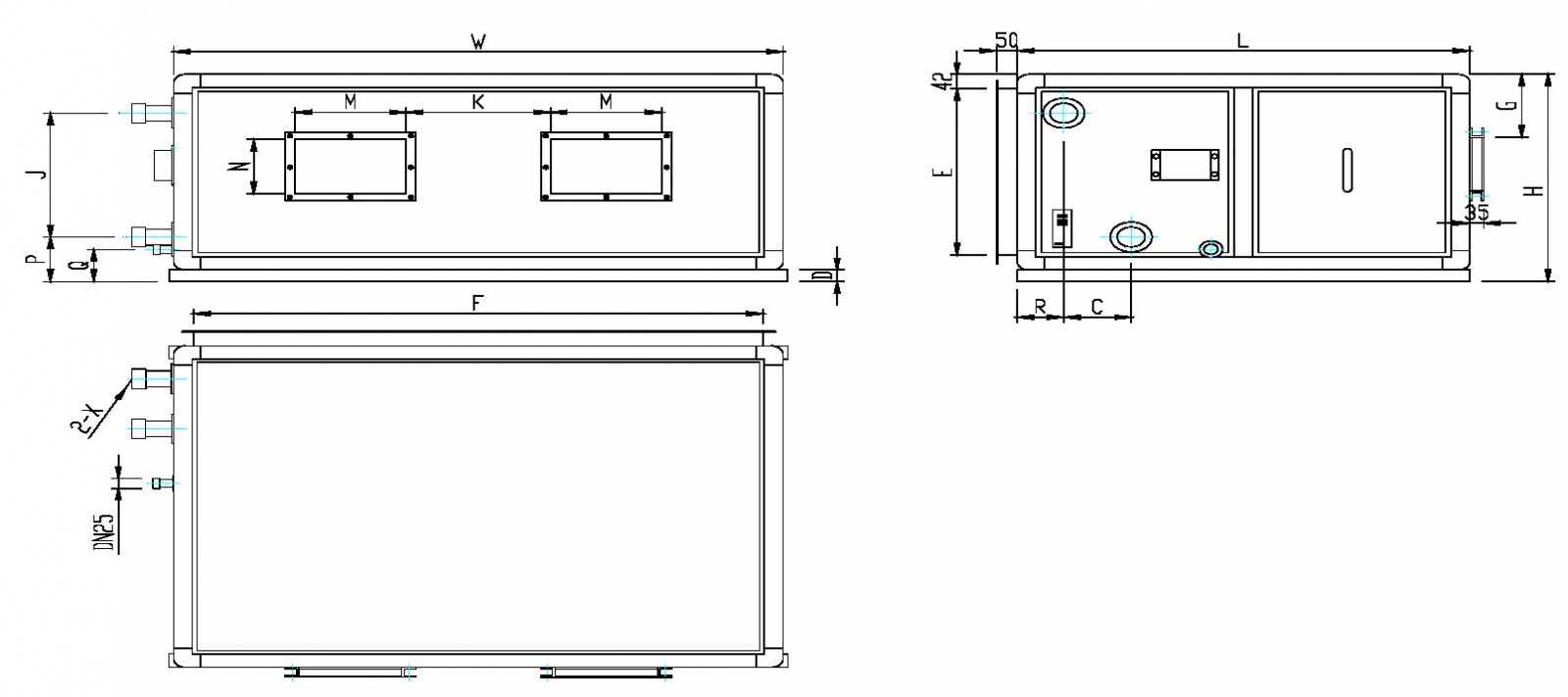

Размеры:

Модель MKSII	Внешние размеры			С		D	Вход воздуха		G	J	K	Выход воздуха		P	Q	R	Труба X
Модель MKSII	Д	Ш	В	4К	6К	D	E	F	G	J	K	M	N	P	Q	R	4R	6R
050W	1120	1060	780	66	110	40	656	976	104	475	/	317	349	179	101	103	DN40	DN50
060W	1120	1230	780	66	110	40	656	1146	104	475	/	403	349	179	101	103	DN50	DN50
080W	1150	1370	880	66	110	40	756	1286	116	576	/	479	412	179	101	103	DN50	DN50
100W	1200	1650	890	66	110	50	756	1566	116	576	/	479	412	189	111	103	DN50	DN50
150W	1200	1940	1155	104	173	50	1021	1856	381	840	286	381	412	189	111	112	DN65	DN65
200W	1350	2350	1155	104	173	50	1021	2266	215	840	335	438	486	189	111	112	DN65	DN65
250W	1350	2350	1395	104	173	50	1261	2266	445	1080	335	438	486	189	111	112	DN65	DN65
300W	1450	2730	1475	104	173	50	1341	2646	525	1160	450	565	486	189	111	112	DN80	DN80
350W	1830	2710	1635	104	173	50	1501	2626	685	1320	788	565	486	189	111	112	DN80	DN80
400W	1830	3050	1635	104	173	50	1501	2966	685	1320	828	565	486	189	111	112	DN80	DN80
